Комплекты защиты КЗ 9, 9/2
- Производитель: АО "Чебоксарский электроаппаратный завод"
- Код товара: КЗ 9, 9/2
- Доступность: На складе
-
5500.00
Комплекты защит КЗ-9 и КЗ-9/2 предназначены для выполнения токовой
отсечки при многофазных коротких замыканиях в двухфазном двухрелейном
исполнении.
Комплекты защит предназначены для работы на оперативном постоянном токе.
В комплекты типов КЗ-9 и КЗ-9/2 входят:
- два реле
максимального тока (1РТ и 2РТ),
- промежуточное
реле (РП253 для КЗ-9, РП251 для КЗ-9/2)
- указательное
реле (РУ).

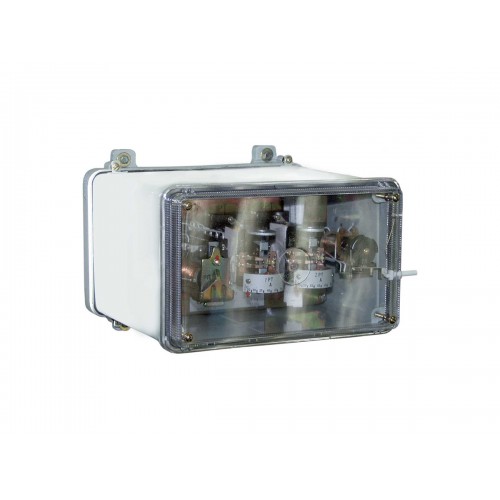

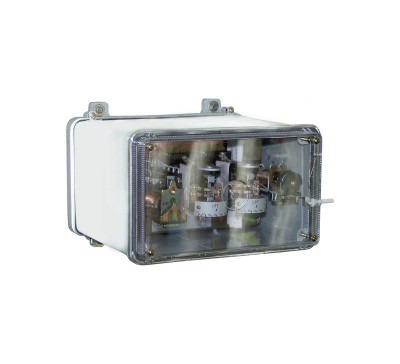

Все элементы комплектов защиты смонтированы в одном общем
корпусе, состоящим из цоколя, стенки кожуха и венчика из прозрачного материала.
Все реле, входящие в комплекты защиты, установлены на
электроизоляционных колодках со штепсельными разъемами, что позволяет
производить проверку и замену реле, не нарушая монтаж.
Нижние колодки штепсельных разъемов укреплены на откидных
плитах комплекта.
Комплекты защиты приспособлены для переднего или заднего
шпильками либо винтами присоединения внешних монтажных проводов, в зависимости
от заказа. Контактные соединения выводов комплектов допускают присоединение к
каждому из них одного или двух медных проводников каждый номинальным сечением
1,5 мм² и соответствуют 2 классу ГОСТ 10434.
Габариты
Габарит ШхВхГ, мм 313х223х290
Вес, кг 9
